Коаксиальный кабель

Коаксиальный кабель имеет не похожую на стандартные электропроводные кабеля структуру и конструкцию и предназначен для передачи слаботочного сигнала от передатчика на принимающее устройство, например, от телевизионной антенны на монитор.

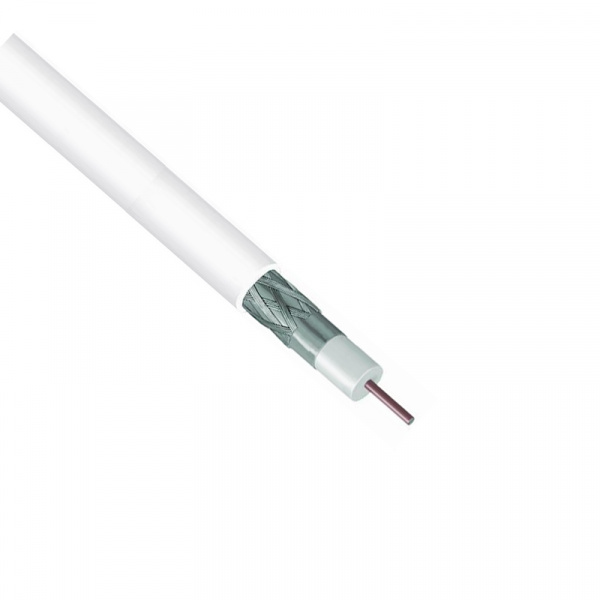

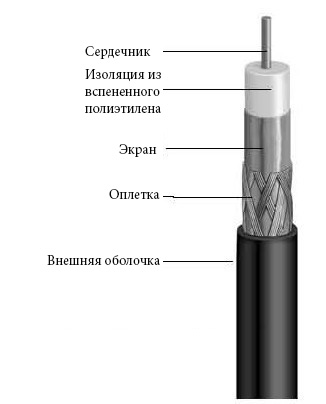

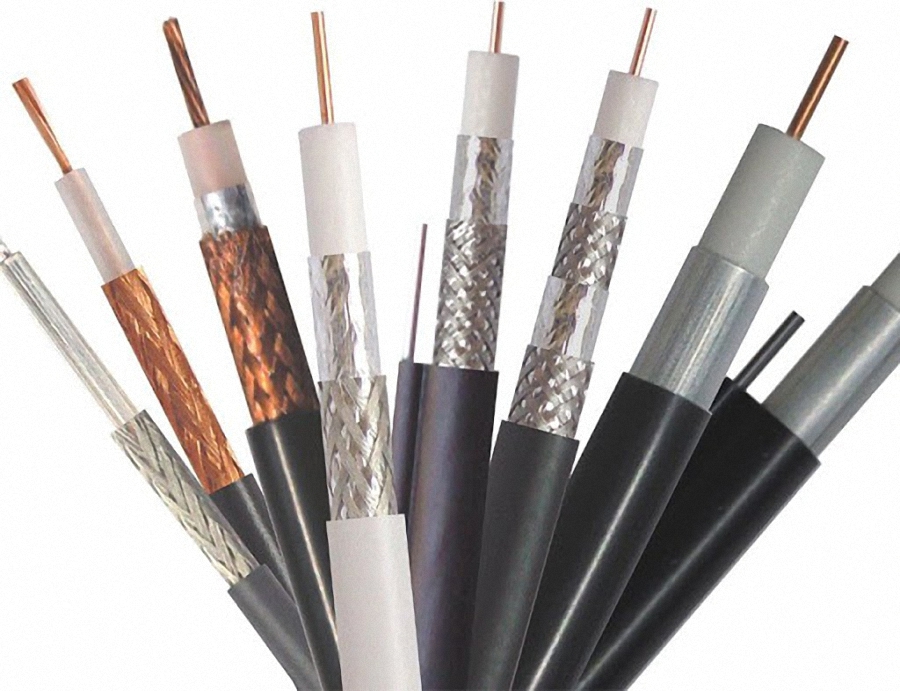

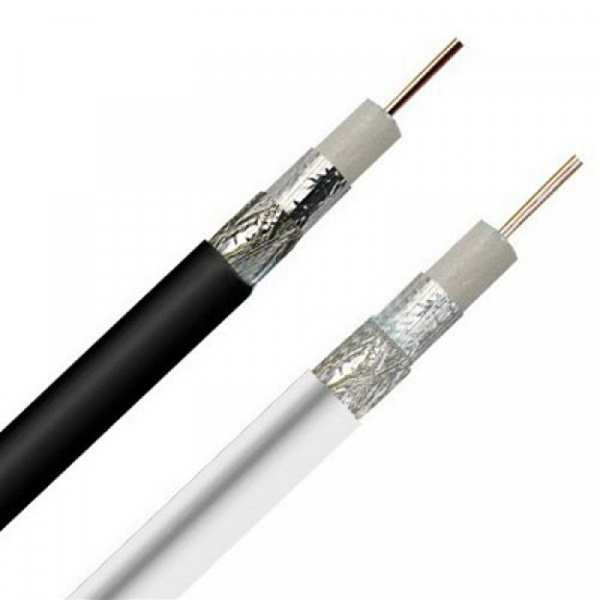

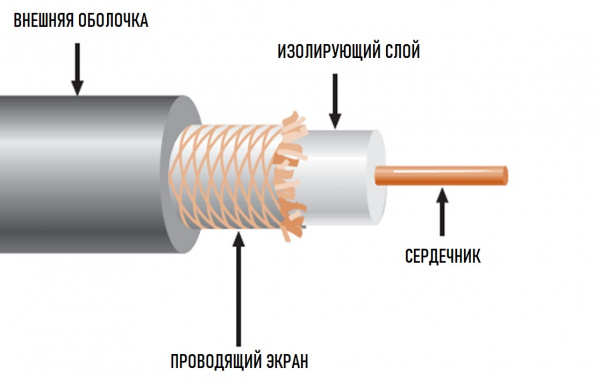

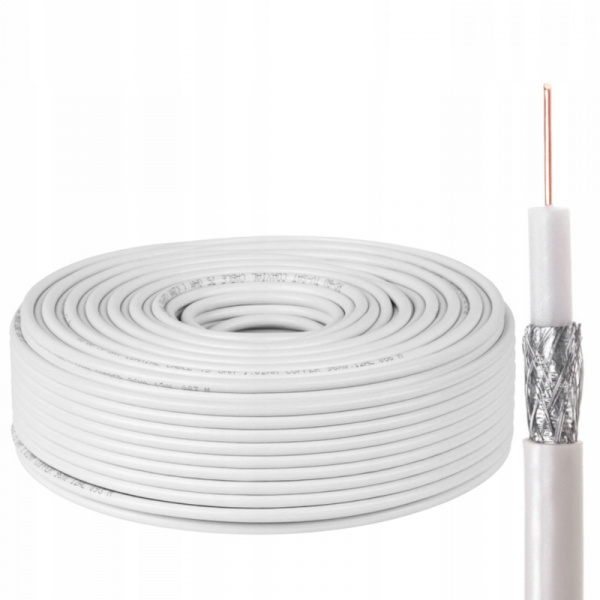

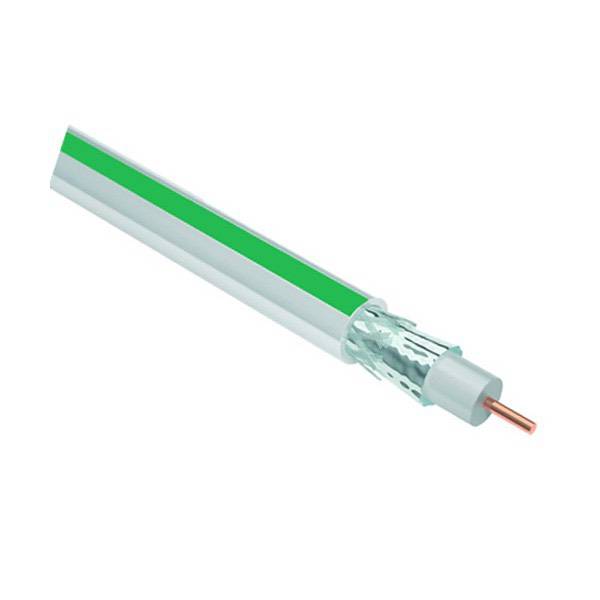

Структура коаксиального кабеля всегда остается одинаковой и состоит из:
1. Центрального проводника или жилы из цветного металла ( медь или алюминий). Это несущая основа, по которой непосредственно проходит информационный тв сигнал. Ее диаметр бывает разным, в зависимости от требуемой мощности;
2. Диэлектрического стержня, его изоляция выполненная из вспененного полиэтилена - мягкого материала, благодаря которому провод сохраняет эластичность, но в то же время является прочным на излом и растяжение. Он позволяет создать защитную оболочку, разделяющую основную жилу от обмотки экрана;
3. Внешнего проводника из меди, алюминия или стали, состоящего из обмотки и экранирующей фольги, которая контактирует с обмоткой и является дополнительным усилением приема и передачи сигнала, а также служит для поглощения радиочастотных помех;
4. Оболочки из поливинилхлорида или вспененного полиэтилена, служащая защитой всей конструкции тв провода от попадания на него влаги, пыли и других загрязнений. Такая поверхность является диэлектрической, и даже при прямом контакте с оголенным силовым кабелем никакой аварийной ситуации не произойдет.
Таким образом, исходя из структуры провода, можно сделать вывод, что телевизионный кабель, как и токопроводящий многожильный, но его стержни расположены не в одном ряду, а послойно.
Наиболее распространённые категории кабеля по шкале Radio Guide:

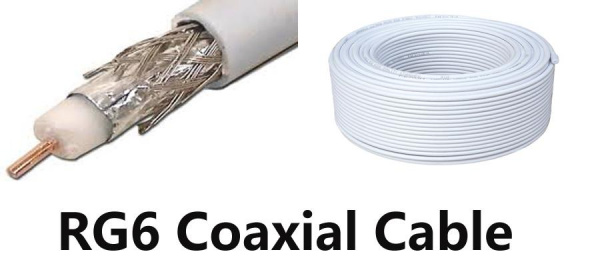

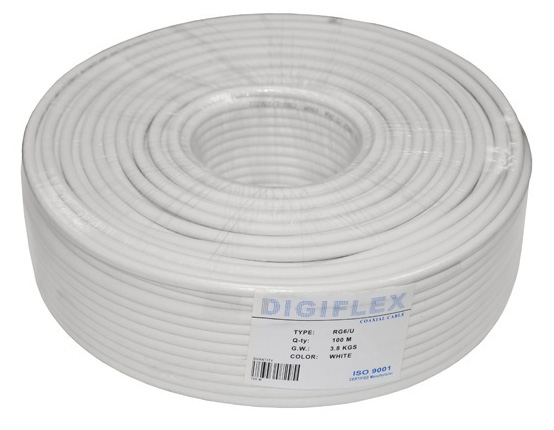

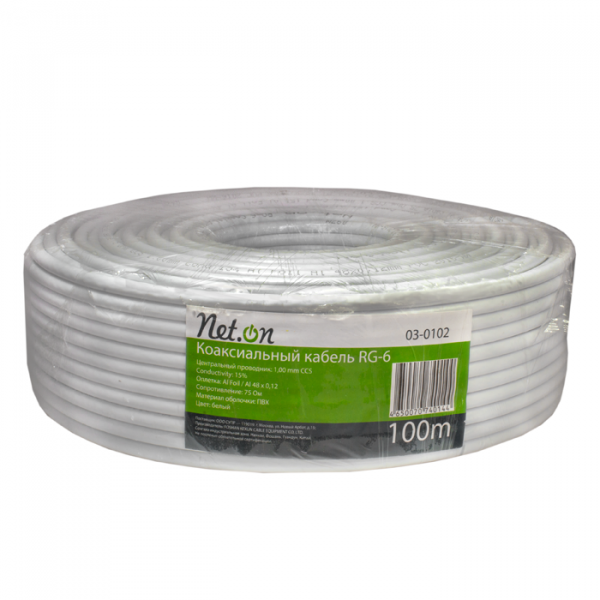

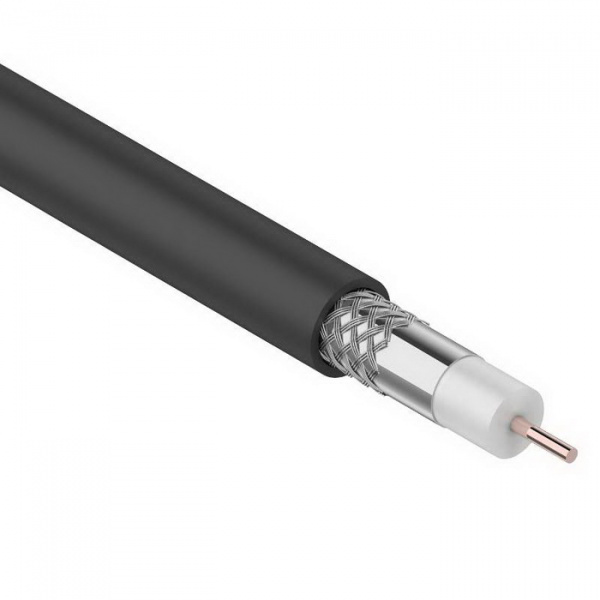

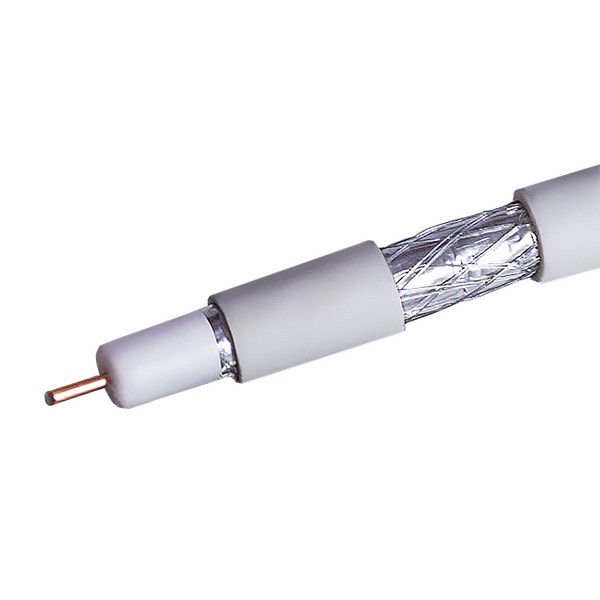

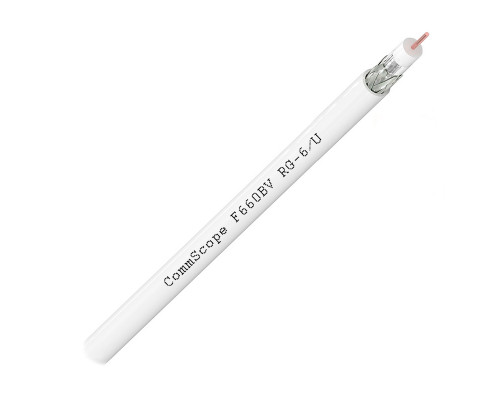

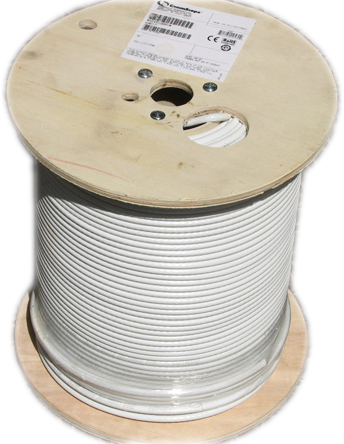

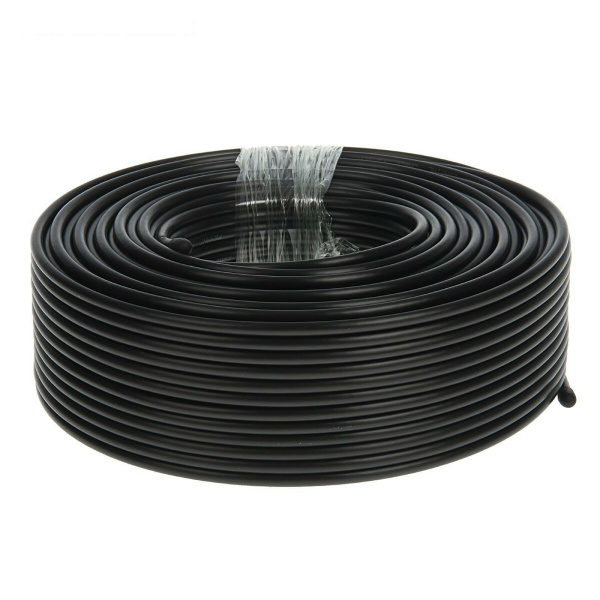

RG-6 — распространённый тип, 75 ом. применяется преимущественно в телевизионной и радиотехнике;
RG-8 — более толстый — около 12 мм в диаметре, 50 Ом, применяется в разных областях радиоэлектроники.

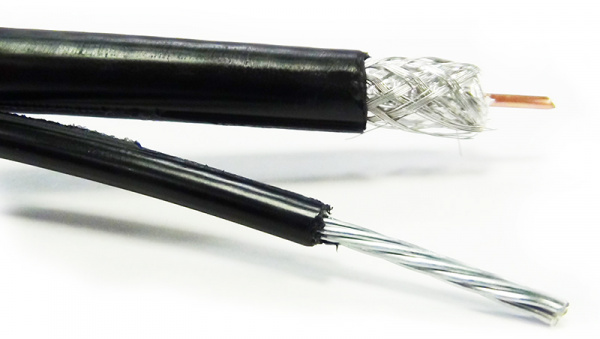

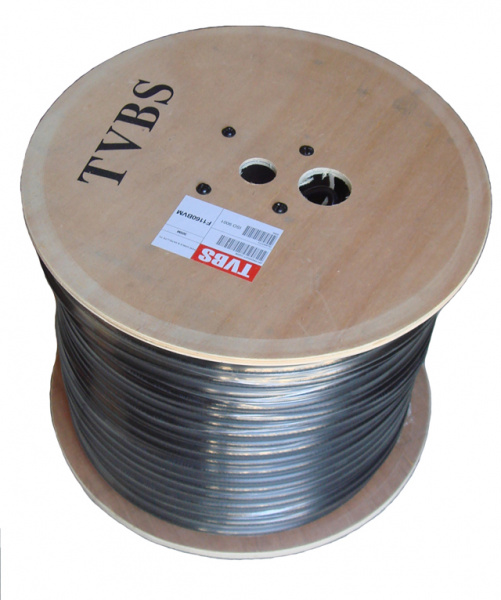

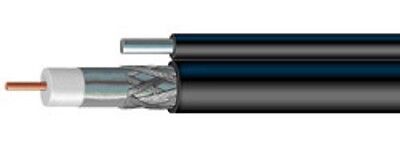

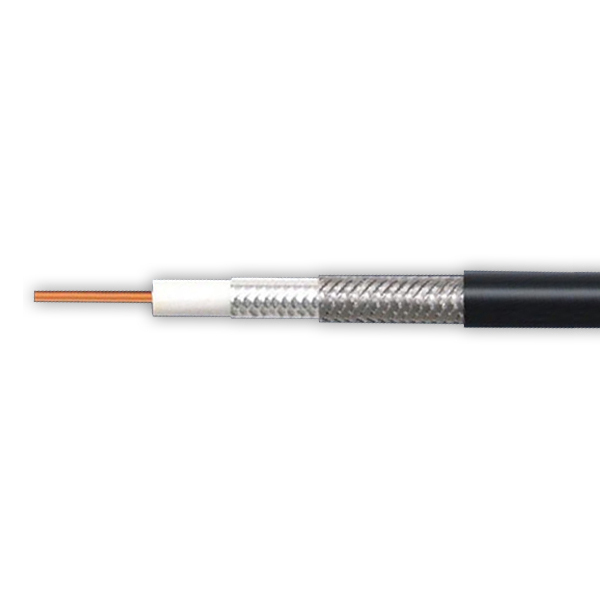

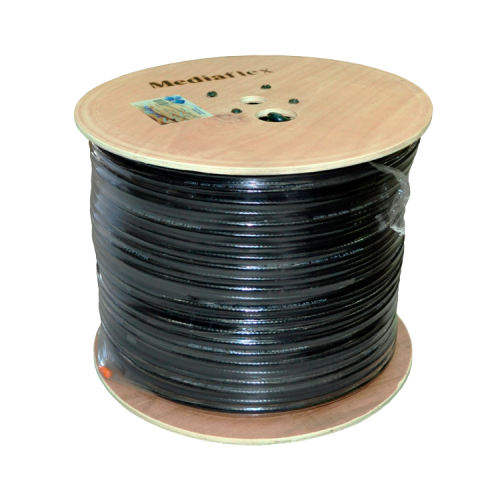

RG-11- магистральный кабель, 75 Ом, укреплённая внешняя изоляция позволяет без проблем использовать этот кабель в сложных условиях (улица, колодцы). Существует вариант с тросом, который используется для надёжной проброски кабеля по воздуху, например, между домами
