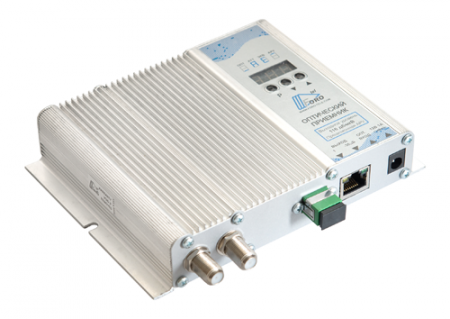

FORO 216AE-SM5 Оптический приемник

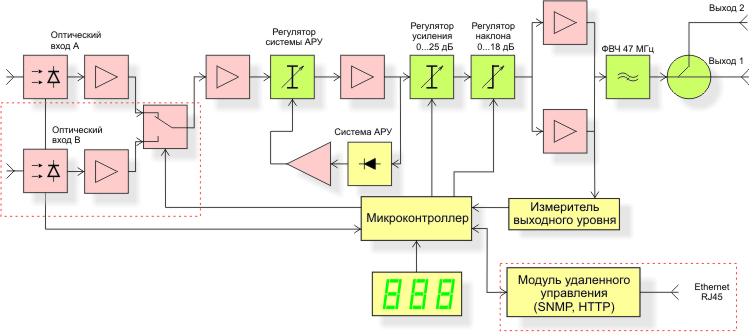

Оптический приёмник ТВ сигнала FORO 216AE-SM5 с рабочим выходным уровнем не менее 116 дБмкВ при международном стандарте (42 канала CENELEC, наклон АЧХ 9 дБ, CTB >60 дБ, CSO >62 дБ) Приемник оптического сигнала используется в сетях кабельного оператора, для преобразования оптического сигнала в радиочастотный сигнал кабельного ТВ, оборудован прецизионной системой АРУ, индикатором выходного уровня и модулем удаленного управления и мониторинга через сеть Ethernet с использованием протоколов SNMP и HTTP. При входящем КТВ сигнале по оптике (чувствительность оптического приемника) -9...+2 задействуется система АРУ, . Плавная регулировка наклона и усиления 18 дБ.Оптический приемник FORO имеет два РЧ выхода и один оптический вход.  Так же оптический узел оснащен многоступенчатой индикацией оптической мощности. При питании устройства от адаптера 12В/ 0.5 А потребляет 7.2 ВА. Два ВЧ выхода могут иметь различные варианты конфигурации, доступные при заказе (тест -30 дБ, два равнозначных выхода по -4 дБ).  Полные характеристики оптических приемников смотрите во вкладке Подробнее. Схемы приемников оптического сигнала можно посмотреть во вложении.  Приемник выполнен в компактном алюминиевом корпусе.Цена на оптические приемники низкая при высоком качестве, за счет многолетнего производства на территории РФ. Приемник FORO 216AE-SM5 имеет Сертификат Соответствия Системы сертификации РФ в области связи.

Технические параметры

Оптические параметры

Рабочая длина волны нм	1100…1650
Диапазон работы системы АРУ дБм	-9…+2
Возвратные оптические потери, не хуже дБ	45

ВЧ параметры

Диапазон частот МГц	47 … 862
Неравномерность АЧХ дБ	± 0.75
Отношение несущая/шум (CNR)(- 7дБм опт. мощности, OMI=4 %) не менее дБ	51
Максимальный выходной уровень, не менее (42 канала) дБмкВ	118
Рабочий выходной уровень, не менее (42 канала наклон 9 дБ CTB >60 CSO >62 дБ) дБмкВ	116
Сопротивление нагрузки Ом	75
Коэффициент отражения по выходу дБ	14
Регулировка наклона АЧХ, шаг 1 дБ	0…18
Регулировка усиления, шаг 1 дБ	0…25
Регулировка уровня АРУ, шаг 0.2 дБ	-2 …+2

Конфигурация выходов 1 и 2:

                                                    Выход 1 основной. Выход 2 тест -30 дБ

                                                    Выход 1 и 2 равнозначные (сплиттер) по -4 дБ

Общие параметры

Напряжение питания постоянного тока, в пределах В	12 ± 0.5
Совместимый разъем питания, штекер мм	2.1 х 5.5 x 10.0
Потребляемая мощность, не более В*А	4.8
Габариты мм	146 х 125 х 29
Масса кг	0.35
Тип оптического коннектора	SC/APC
Тип ВЧ соединения	F
Диапазон рабочих температур °С	-20…+50
